（文/ADI现场应用工程师Frederik Dostal）当前大多数电子电路都需要多个电源电压。20年前，通用5V电源电压足以满足TTL逻辑和系统中所有其他部分的需求。如今，微控制器的输入/输出(I/O)需要2.5V，内核需要0.9V，传感器需要3.3V。接口也需要不同的电压，例如USB为5V。为了尽可能提高能源效率，目前的各个DC-DC转换级应用中都会使用开关稳压器。

图1显示了一个典型电源转换架构。

图1.12V电源轨上的各种开关稳压器

如果在系统中使用多种不同开关频率的开关稳压器，则在频谱中不仅会看到各自的基频及其谐波，还会看到与不同开关稳压器的频率之差相对应的拍频。

通过让系统中的不同开关稳压器同步，可以缓解开关稳压器输入端产生的辐射发射和传导发射问题。许多DC-DC转换器IC具有SYNC引脚，可将时钟信号提供给该引脚。借助内部锁相环(PLL)，每个DC-DC转换器的开关频率设置为所提供的频率。

图2.降压转换器产生输入侧脉冲电流

这是一个很不错的解决方案，但此时钟信号如何产生？由于降压转换器会产生输入侧脉冲电流，因此确保它们不

会同时从输入源汲取电流是有意义的。相移的外部SYNC时钟信号在这里提供了一种补救措施。这大大降低了开关稳压器输入侧的传导发射。

ADI LTC6902是一款小型附加时钟发生器，用于控制系统中多个开关稳压器的SYNC引脚。它是电源开发人员工具箱中的有用工具之一。该时钟器件可以提供100kHz至20MHz的时钟信号，以一定的相移分别驱动多达四个开关稳压器的SYNC引脚，而且如果需要，甚至可以使用可选的展频(SSFM)来降低频域中的个别峰值。在某些应用中，通过这个技巧可以满足不同的EMC要求。

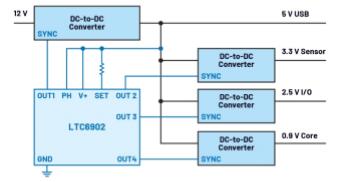

图3.使用LTC6902等外部时钟发生器模块解决时钟问题

图3显示了图1中采用LTC6902多相振荡器的电源架构。它由5V电压供电。该电压由一个将12V转换为5V的降压转换器产生。对于开关稳压器，如果它们首先使用自己的内部振荡器独立启动，然后再提供外部时钟，则一般不会有问题。详细信息可在相应开关稳压器的数据手册中找到。

除了4相器件LTC6902之外，还有2相器件LTC6908和8相器件LTC6909。

如果一片电路板上有多个开关稳压器，也可以实现低噪声系统设计。除了通常的优化（例如选择合适的开关稳压器IC、优化电路板布局、添加各种滤波器），使用额外的时钟模块也可能有益。
